产品功能

MapGIS Desktop高级版支持用户基于文件型数据库或网络数据源进行数据存储与管理，并为用户提供高效智能的二三维数据生产，专业的数据转换处理，丰富的二三维数据编辑工具，专业的制图输出，并提供二三维一体化的分析功能，支持矢量空间分析、属性统计分析、网络分析、影像分析、DEM分析。

（一）高效智能的矢量数据生产

提供高效的DRG矢量化工具，支持全自动、半自动、手动等人机交互方式，根据不同数据的特点灵活选择，快速完成矢量化工作。提供智能化的半自动矢量信息提取工具，充分发挥人的目标识别能力和计算机的快速计算能力，既可提高影像智能判读的准确度，又可最大限度减少作业员的工作量，提高生产效率。

●全自动矢量化无需人工干预，系统自动进行矢量追踪，实现系统自动成图，简洁高效。

●提供半自动矢量化能力，采取人机交互形式，兼顾矢量化效率与矢量跟踪精确度。

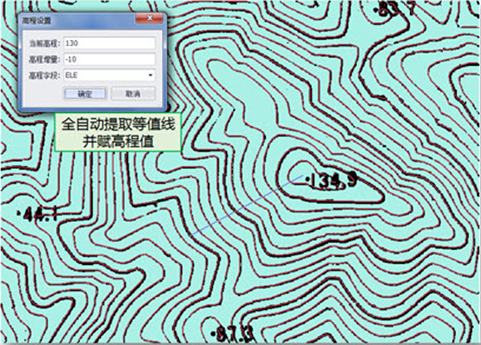

图 3 全自动提取等值线并赋高程值

●提供半自动矢量信息提取工具，支持快速选择、边缘吸附和半自动提取，可交互式快速提取建筑物、河流、道路、自然地物（林地、农田）等特征。

图 4 半自动矢量信息提取

（二）便捷易用的瓦片、矢量瓦片数据生产

提供便捷易用的瓦片裁剪工具和矢量瓦片生产工具，支持瓦片、矢量瓦片裁剪与更新。

●多样化的瓦片裁剪方式及输出：支持经纬度、球面墨卡托、自定义等裁图策略。支持设置裁剪原点、图层比例尺、裁剪范围等信息。支持GIF、PNG、JPEG三种图片格式的输出。支持保存为*.mut、*.tdf本地文件型数据和保存到mongoDB。

●智能化的矢量瓦片裁剪与输出：支持全裁图、智能裁图模式。支持输出为本地muvt或vtdf格式、MongoDB存储、目录文件格式。

（三）地上地下一体化的三维建模

提供三维编辑插件，支持地上地下一体化建模。

●支持便捷、低成本的三维建模能力：支持基于二维矢量线/区进行三维面/体建模。

（四）多样化的数据转换处理

提供完善的数据转换处理工具，专业的国家基本比例尺标准图框和各类自定义图框的生产功能，全面的坐标系转换解决方案，支持数据统一时空转换、投影坐标转换、空间数据与属性数据挂接等转换处理工作，支持数据升级、迁移和交换等操作功能，满足各类制图应用需求。

●多源数据迁移能力：支持MapGISLocal、数据库数据源（Oracle等）、各种中间件等不同数据源之间的数据迁移、复制和转换。

●多源异构数据接入及交换能力：兼容MapGIS 67数据，支持与MapGIS 67数据互转。支持Dxf、Shape、Mif、E00、Vct等矢量数据格式，msi、tif、img等影像数据格式，bil，Arc/Info明码Grid、Surfer Grid等Dem数据格式，*.obj、*.3ds、*.dae、*.osgb等三维数据，*.las、*.obj、*.xyz等点云数据，*.ifc、*.fbx等主流BIM数据，以及倾斜摄影数据等GIS常用数据交换。

●数据模型转换能力：支持矢量转栅格、栅格转矢量。

●数据质检与日志能力：提供数据转换错误检查和自动改错功能，提供日志系统。

●丰富的图框资源：提供图框样式模板编辑器，参数设置多达百种。内置国家标准比例尺地形图图框样式、矩形图框样式以及多种其他常用图框样式，即取即用。

●投影坐标转换能力：支持全球通用投影方式间的相互转换，支持基于控制点文件进行七参数/三参数计算。

●空间参照系管理能力：支持导出空间参照系，可快速将MapGIS空间参照系导出到第三方软件中使用。

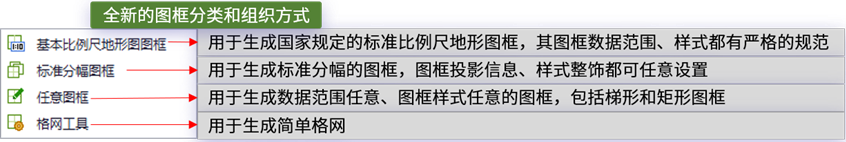

图 5 图框分类及组织方式

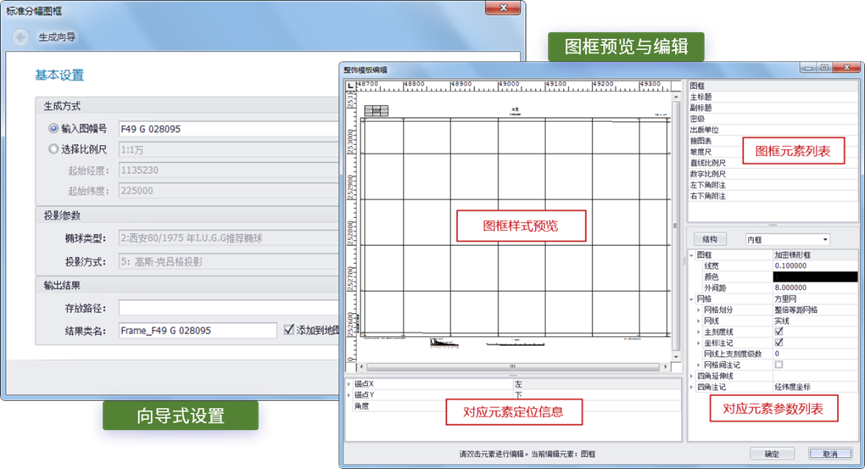

图 6 图框生成与编辑

（五）丰富多元的地图编辑处理

提供丰富的地图编辑处理工具和地图综合处理工具，支持矢量、栅格、三维数据的编辑处理。

●全流程覆盖，涵盖从数据的采集、生产、美化到输出的整个应用流程。

●提供200多种矢量数据编辑处理工具，支持对地理实体对象的增、删、复制、移位、旋转等操作；支持几何、属性、条件等查询方式。

●提供丰富的栅格数据编辑工具，支持栅格数据信息查询、栅格数据预处理、数据校正编辑、多样化的图像增强方法和专业的影像裁剪与镶嵌等编辑处理功能。

●提供简洁易用的三维编辑功能：支持移动、旋转等模型编辑功能；支持查询统计、修改图元属性等属性编辑功能；支持纹理、符号等制图编辑；支持粒子系统、水面效果、视频输出等场景显示特效的编辑；支持点云添加和删除；支持场景漫游。

●提供多种地图综合处理工具，交互式、全自动地图综合处理功能，支持快速拷贝图层数据，支持多边形合并、化简、小间距/瓶颈/弯曲探测，线要素的化简、光滑、提取、多边形转线、转点、综合质量评价等功能。

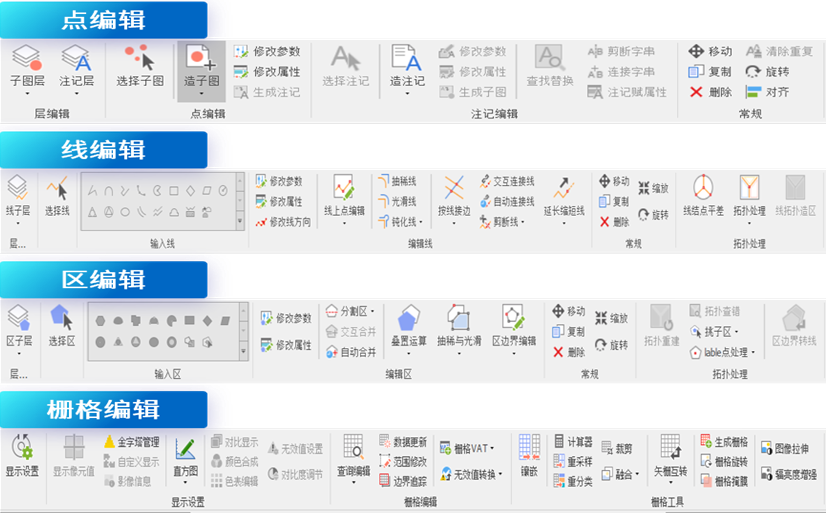

图 7 地图编辑处理工具

图 8 三维编辑工具

（六）强大的全空间数据存储与管理

提供强大的数据管理能力，支持文件型数据库、多种主流商用数据库和开源数据库，支持各类空间数据存储与管理。支持多模单元化存储、分布式混合索引，实现PB级数据高效管理和快速查询检索，满足数据制图与输出、分析计算等各种功能应用的高效运行。

●支持新型文件空间数据库MapGIS HDB，支持矢量、栅格、三维等数据模型，轻量、灵活，适用于单机、数据生产等中小型地理数据使用场景，可减少数据库部署成本，提高数据使用效率。

●通过统一跨平台数据库引擎，支持DB2、Sybase、GBase（南大通用）、KingbaseES（人大金仓）、YashanDB等多种空间数据库。

●支持ArcSDE中间件、ArcGIS FileGDB中间件、ArcGIS PersonalGDB中间件及OGR中间件等多种数据中间件，提供异构GIS平台等空间数据的直接读显能力。

●提供完整的基础空间数据模型，支持点、线、区、面、体、网络、TIN、栅格、注记等基础空间对象及多点、多线、多区、多面、多体等复杂空间对象。

●提供镶嵌数据集模型，支持上万幅、TB数量级的分幅影像管理。

●提供地图集管理模型，支持以图幅为单位管理空间数据。

●提供海图数据模型，支持海图数据存储与管理。

●提供空间索引及属性索引机制，支持矩形范围索引、R树索引、图幅索引等管理。

（七）专业的地图制图与排版输出

提供丰富的制图资源，所见即所得的专题制图表达，专业的排版输出，满足不同应用、不同行业标准的数字化地图制图需求。

●完善的符号管理体系：包括二维符号库、三维符号库、字体库、颜色库和样式库。

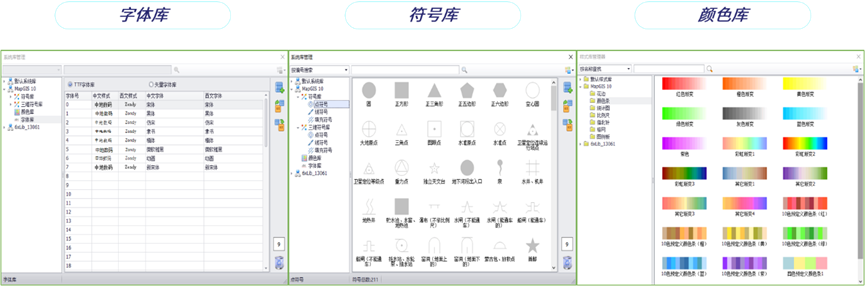

图 9 字体库、符号库、颜色库

●丰富的符号表达效果：预置1000多种文本符号、点符号、线符号和填充符号。

●灵活的符号扩展机制：支持自定义符号制作、符号组合与异构GIS平台的符号库快速接入。支持符号分层组合，可基于多个简单符号层组合形成复杂符号；支持符号跨类型组合，可基于点符号构建线符号，基于点、线符号构建区符号。

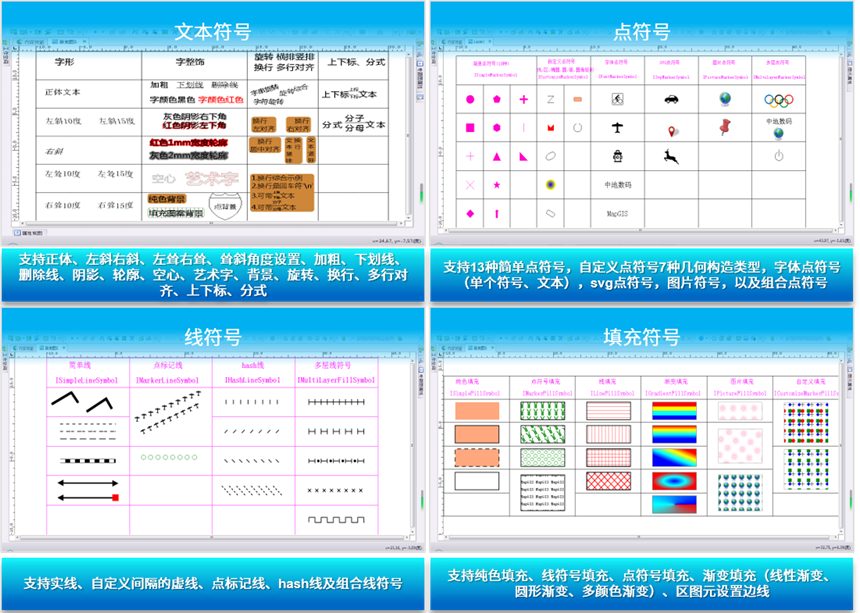

图 10 符号表达效果

●所见即所得的专题制图表达：支持单值、分段、统一专题图等传统专题图；点聚类、热力图等大数据可视化表达；单值、分段、RGB专题图等栅格专题图制图表达。

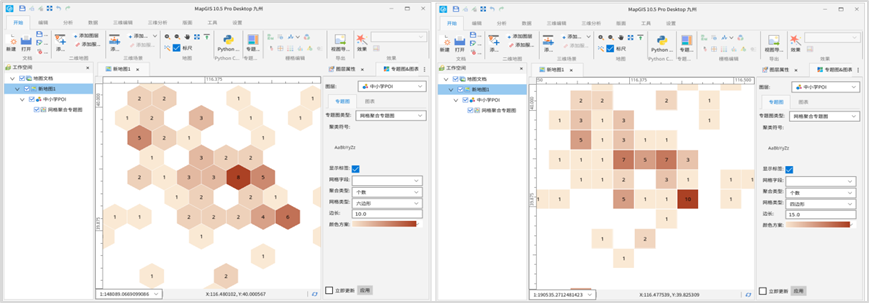

图 11 新型聚类专题表达

●专业的排版输出：提供丰富的排版整饰工具、快捷的排版布局。提供光栅文件、系统和交互式打印等多种打印方式，支持EPS/PS文件、jpg、tif、bmp、png等多种文件格式的输出，支持专色输出与大幅面高DPI输出。

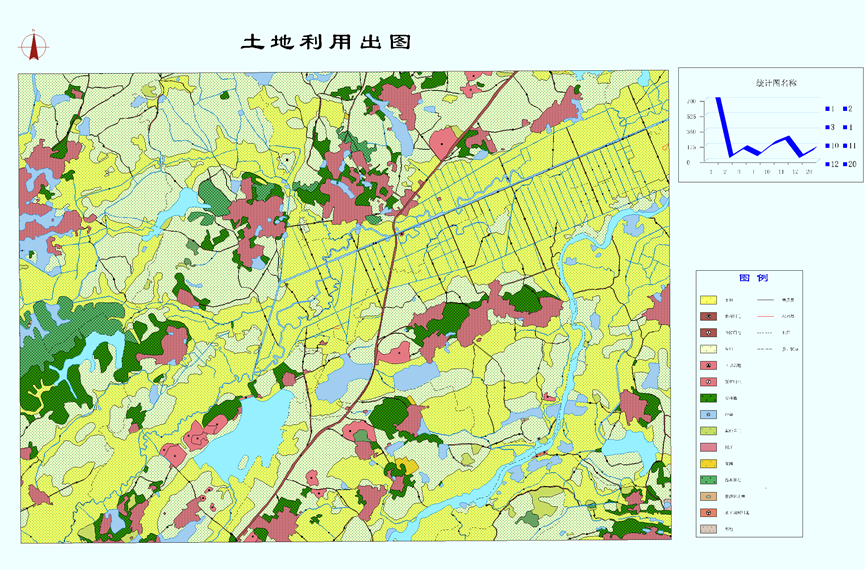

图 12 排版输出

（八）高效精准的全空间一体化分析和统计

提供高效的二维矢量空间分析、属性统计分析、网络分析、影像分析和DEM分析等分析功能。

●提供专业高效的矢量空间分析功能，支持求并、求交、相减、对称差、判别等叠加分析算法。支持左右等半径、左右不等半径、根据指定属性字段缓冲、多重缓冲半径等缓冲方式。

●提供完善的属性统计功能：支持计数、频率、求和、方差、标准差等多种统计方式。支持SQL语句、数学函数等多种属性筛选方式。

●提供丰富的图表表达功能：支持条形图、线形图、区域图等图表类型。

●提供专业的属性统计分析方法：支持聚类分析、主成分分析、相关分析等定性的统计分析方法，以及线性回归分析、非线性回归分析、时间序列分析、趋势面分析、马尔可夫预测等定量的统计分析方法。

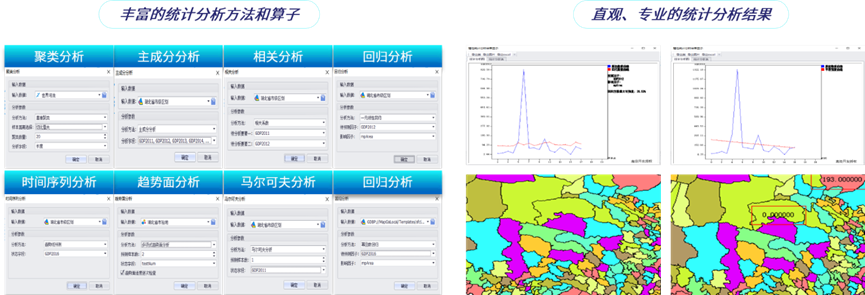

图 13 属性统计分析

●提供高效的网络分析处理功能，支持网络类数据编辑、拓扑编辑、基础网络分析（连通性分析、追踪分析、路径分析）和应用类分析（查找最近设施、查找服务范围、查找最佳线路、多车送货、定位分配）等。

●提供全面专业的影像分析处理工具，支持影像变换、影像分析、影像分类等功能。

●提供丰富的地形分析处理功能，支持地形因子分析、表面分析、可视性分析、水文分析、距离分析、密度分析、TIN转换、各类专题制图（日照晕渲图、密度制图、格网立体图等）等功能。

●提供强大的三维分析能力：集成融合地上地下空间三维场景，依靠地面开挖、动态剖切等工具，实现地上下一体化的城市管理与智慧运行。

图 14 三维分析

（九）强大的异构GIS平台成果迁移能力

提供数据、符号样式、地图文档的异构GIS平台替代方案。

●支持将异构GIS平台地图文档一键式转换为MapGIS地图，实现异构GIS平台制图成果的快速迁移。

●可保留地图文档属性、图层组织、图层属性、符号化信息、专题信息、动态标注信息。

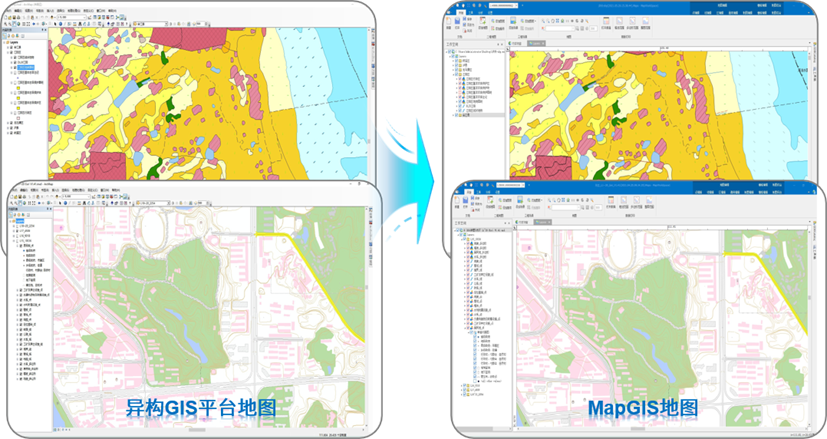

图 15 异构GIS平台成果迁移

（十）即拿即用的工具箱

提供灵活、快速、用户可定制的工具制作机制。

●提供170多种GIS处理工具，即拿即用。

●支持基于工作流程可视化搭建、Python脚本等方式的工具扩展，灵活高效。

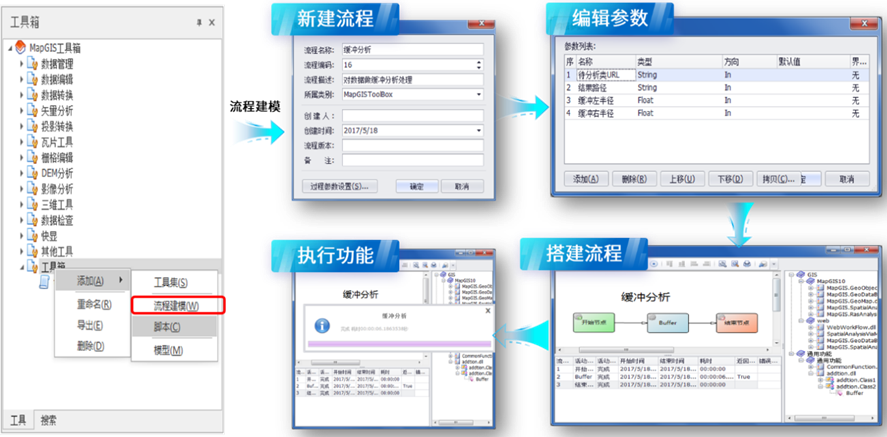

图 16 MapGIS工具箱及流程搭建过程图
