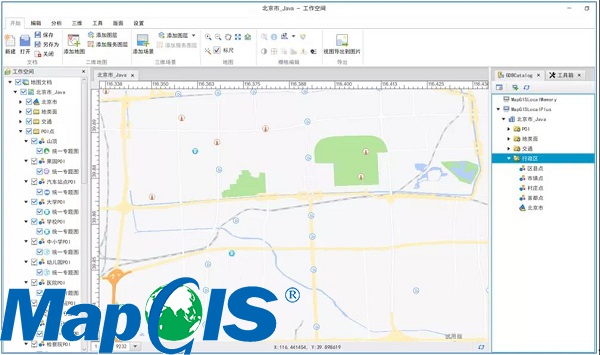

在最新推出的MapGIS 10.5 九州系列产品中包含了一款制图利器——MapGIS Desktop（九州）产品。该产品是一个专业的跨平台桌面产品，提供了集数据管理、符号库管理、数据转换、第三方成果数据转换、地图编辑、专题表达、矢栅数据裁剪、打印输出等制图工具集，快速实现电子地图和传统纸质地图制作。

数据说明

数据内容: 北京市学校、医院、银行、体育馆等POI点信息；主要的道路信息，如铁路、地铁、高速公路、主干道、一级道路；主要的水域、绿地、住宅用地、商业工地等。

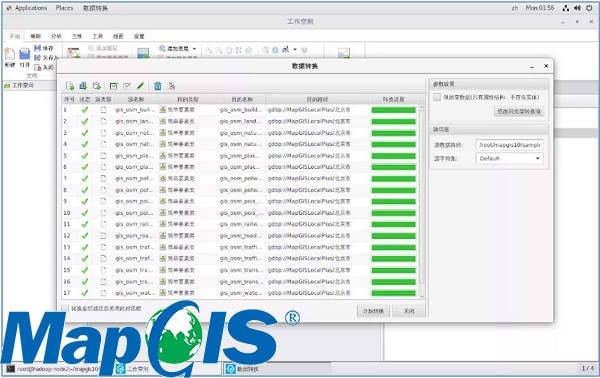

在OpenStreetMap网站上下载的中国区域数据格式为SHP，数据主要包含：点状要素、线状要素、面状要素。使用MapGIS Desktop（九州） 产品的“数据转换”功能将中国区域shp数据导入到本地数据库中。

二、数据裁剪

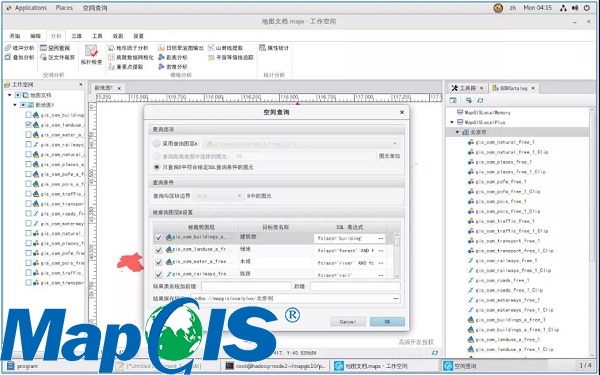

基于OpenStreetMap提供的数据字典表，配合MapGIS Desktop（九州） 产品提供的“空间查询”功能，从原始的北京市数据中提取配图所需的地理信息数据；具体的提取规则见表1，2，3；

表1：面状要素字典(部分类型)

参考测绘行业系列标准比例尺符号库规范、天地图电子符号与注记规范等规范，基于MapGIS Desktop（九州）产品提供的系统库管理工具集，制作北京市交通图符号库，为后续地图配图做准备；

表4:行政区符号设计（部分类型）

表6：POI数据符号设计(部分类型)

五、配置专题图

专题图能对地理事物进行不同程度的抽象、概括和简化，强调制图信息本质的特征，反映区域的基本面貌，保持图面清晰易读。在GIS软件中专题表达实质上是地图的符号化表达，即用各种图形渲染风格来图形化表现要素的特征。

利用MapGIS Desktop（九州）产品提供的专题图功能，基于制作好的北京交通图符号库，对数据中的面状要素（绿地、水域、住宅用地、商业用地、建筑物等）、线状要素(铁路、地铁、高速公路等)、点状要素（动物园、大学、地铁站等）等数据进行“统一专题图”表达。

六、配置地图注记

在《地理信息公共服务平台电子地图数据规范》中规定了不同比例尺下显示的要素内容及标准。MapGIS Desktop（九州）产品中通过设置图层的最大、最小显示比例尺来控制图层要素的比例尺显示区间。参考上述规范对地类面、交通、POI各要素图层的设置合适的比例尺显示区间。最终配图效果如下图：

图9:比例尺1:250000

怎么样？用MapGIS Desktop（九州）制作地图是不是非常便捷？要不要行动起来，制作自己的专题地图？前往司马云（www.smaryun.com）下载试用MapGIS Desktop（九州），开启制图之旅吧！
