当前，MapGIS三维地学建模工具（简称：MapGIS 3D GeoModeler）产品在断层约束建模、多级约束建模、网格模型方面实现了进一步的技术升级。可以让地质工作者在进行断层建模、地层多级精细划分和地质网格数据分析等相关工作更加便捷高效，也进一步完善和丰富了地学动态建模技术体系和应用场景。

一. 高效、智能构建断层地质模型 真实刻画复杂地质形态

断层建模一直是三维地质建模领域的技术热点，受断层数据资料采集和技术发展水平的制约，同时也是地质建模领域的难点和痛点。

MapGIS三维地学建模工具产品支持将断层数据与钻孔、地层边界、DEM等数据有效结合，高效、智能构建含断层的复杂地质模型。

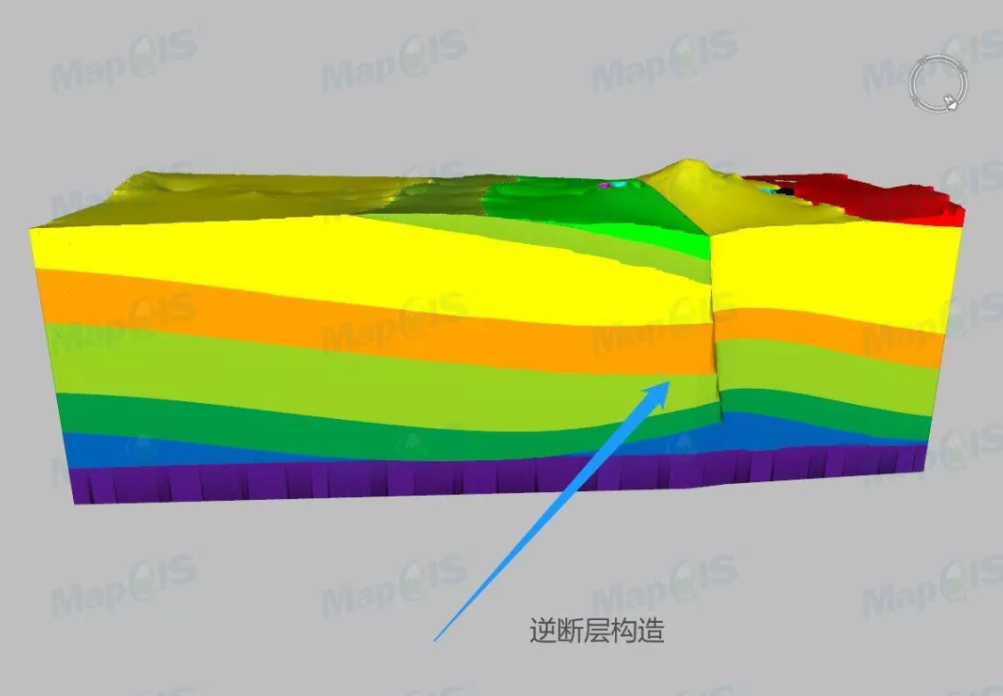

图1  带断层的地质体模型示意图

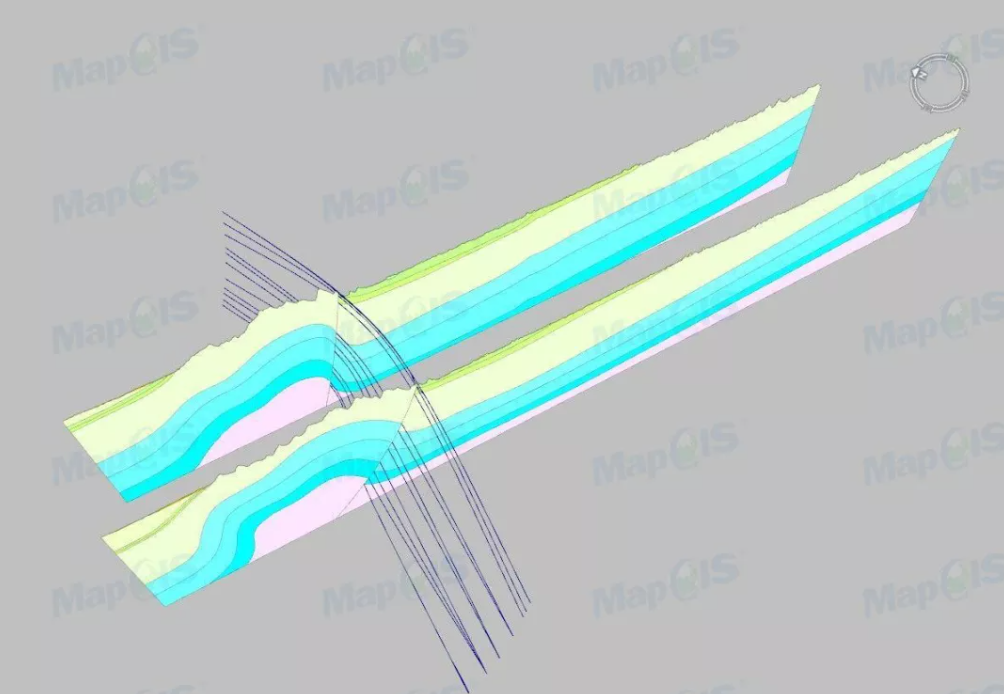

图2  带断层的复杂地质体模型示意图

与此同时，结合断层提取与编辑等专家意见辅助交互工具，支持利用带断层的地质图、剖面等数据提取和构造断层数据，以及对断层数据、断层形态等进行基于专家经验的编辑和调整，使结果地质模型更加符合地质形态和规律。

图3  基于三维剖面数据提取断层线与层序划分效果示意图

图4  基于专家经验的断层形态与贯穿位置刻画效果示意图

图5  基于断层产状和周边地层接触关系调整的自适应构建与更新的断层模型示意图

断层建模关键技术领域的突破，既能充分利用断层等地质数据资料，也能更加真实、科学的刻画地质形态、反映地质规律，为地质调查、地铁选址、工程施工等科研和行业应用提供强大的技术和成果支撑。

二.地层多级划分约束建模  地质模型粗中有细

MapGIS三维地学建模工具产品支持多级划分约束建模，即利用大层模型作为约束框架，约束构建更加精细划分的亚层、小层或者岩性模型。大层模型能从宏观上更好的把握地层的整体趋势和规律，约束构建的亚层或者小层模型亦能更加精细的刻画地层形态、表达岩性等地质特征，避免在地质界限处出现地层划分不清、相互穿层等问题。

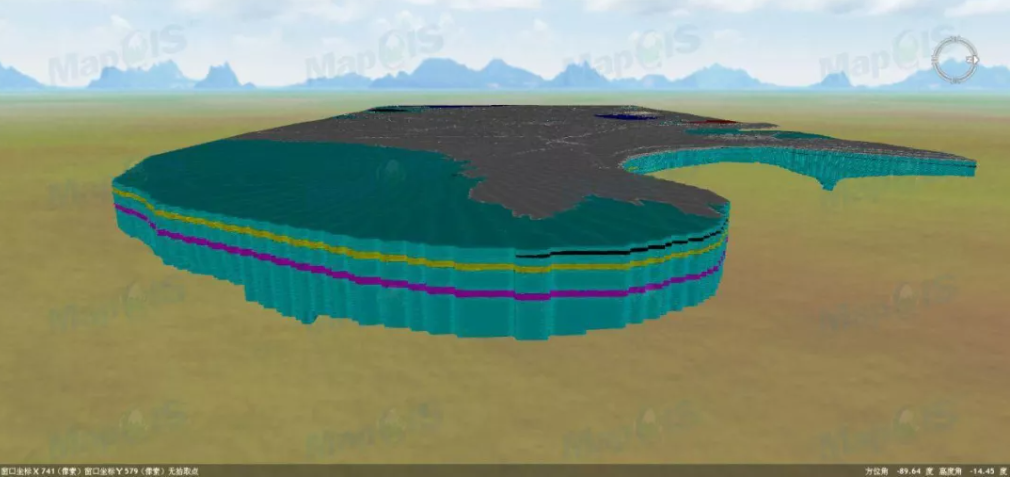

图6  基于1级模型约束构建的3级精细模型示意图

图7  基于1级模型约束构建岩性模型示意图

地层多级划分约束建模技术的实现，保证了地质模型在纵向上实现多级分辨率可控、粗模与精模的统一、模型形态更加符合地质规律等优势。

三.地质高精度网格数据分析应用新进展

MapGIS三维地学建模工具产品通过深入分析地质高精度网格的特点，在建模、浏览和分析应用等多方面提供了更加丰富且实用的升级优化。

一方面，支持高效导入、导出网格模型，支持高效构建M3D团体标准数据，可实现多端一体高效渲染，让“能看”的成果更丰富；另一方面，新增及优化多属性的计算、更新、查询、切换以及过滤等属性分析功能，让“能用”的功能更丰富；可通过对地质高精度网格数据的分析应用来为地质工作的辅助决策提供技术支撑。

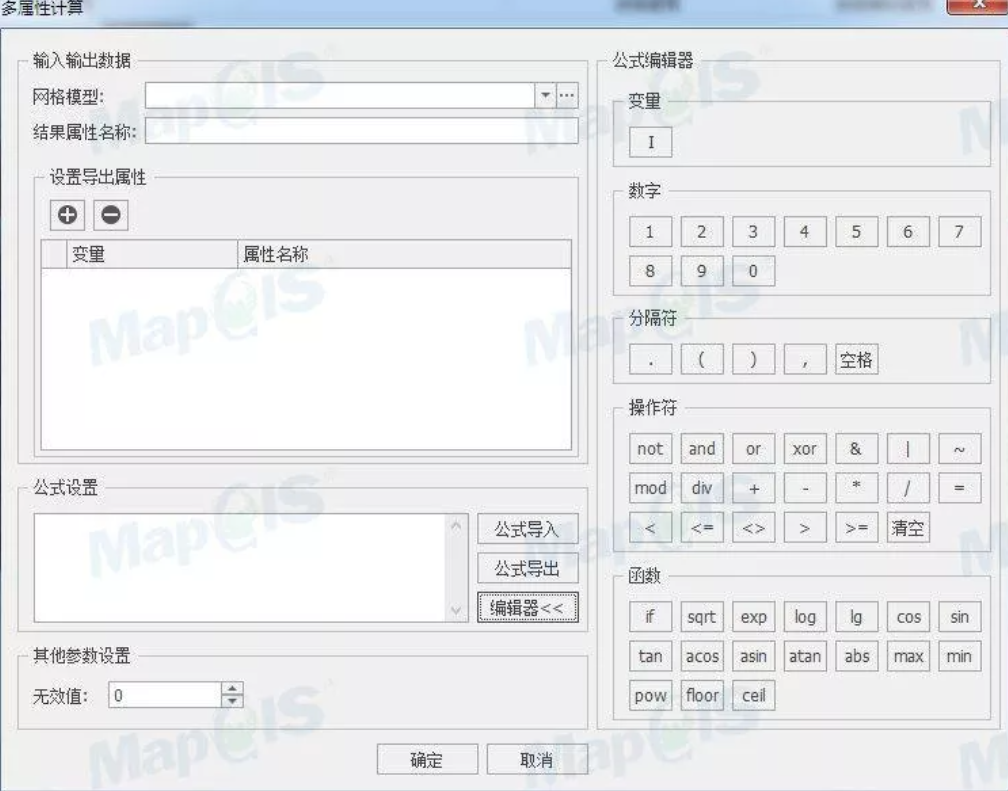

图8  多属性计算工具示意图

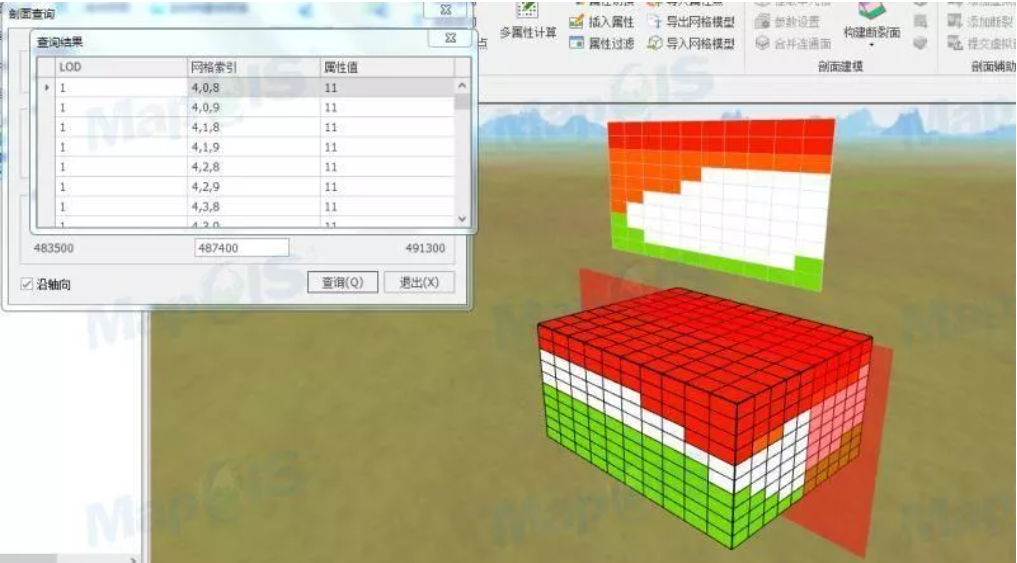

图9  网格模型剖面查询分析示意图

图10-1  网格模型属性切换效果示意图

图10-2  网格模型多属性切换效果示意图

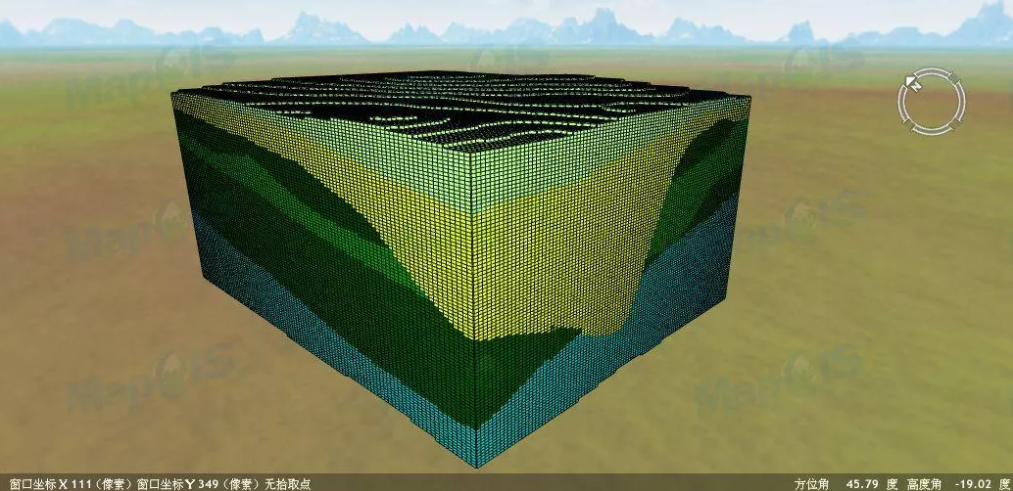

图11-1  网格模型属性过滤前效果示意图

图11-2  网格模型属性过滤效后果示意图

图12  外部网格模型导入效果示意图

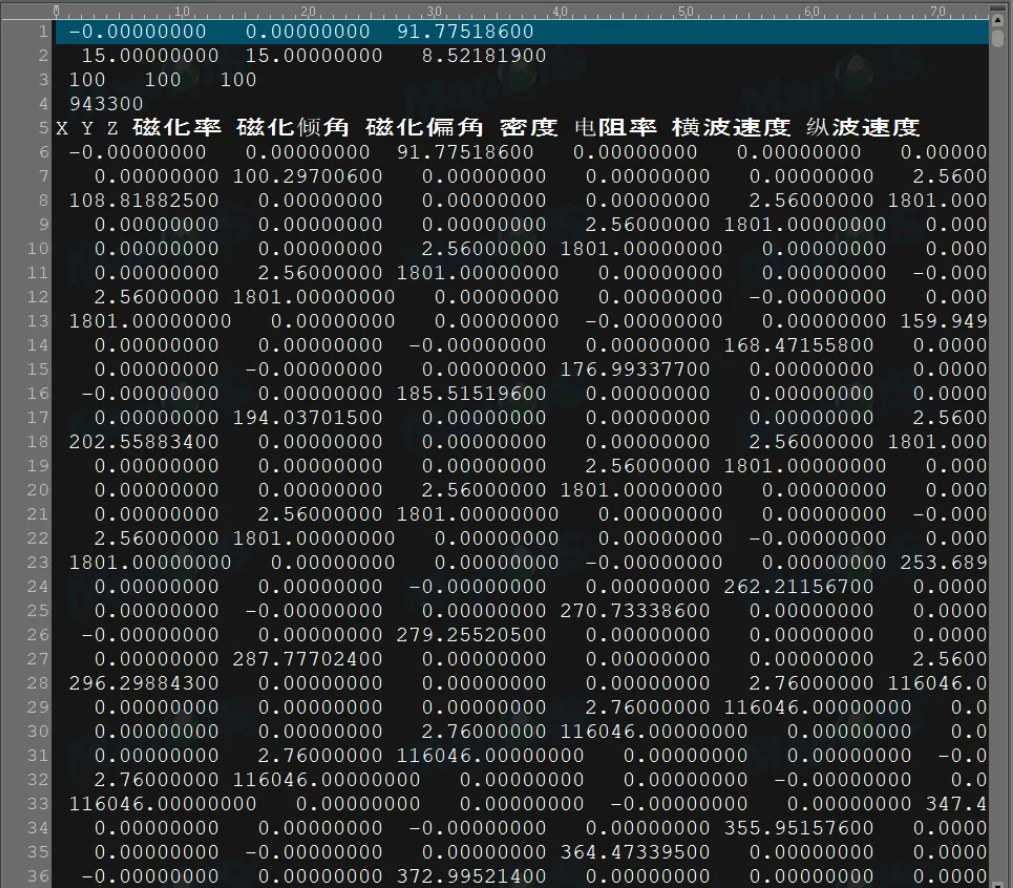

图13  网格模型导出txt格式效果示意图

在当前数字中国建设浪潮中，地下空间开发的数字化、透明化、智能化已是不容忽视的重要部分，而“地学建模技术”既是满足三维地下空间模型构建的现势需要，又是开展地质空间分析、地质现象解释、矿产资源评价、地下空间开发利用的基础，MapGIS三维地学建模工具正以技术的不断创新突破，为满足数字中国建设对地学信息的需求提供有力支撑。
